image - matlab找到峰值图像

Question

我在下面有一个二进制图像：

这是一张随机抽象图片的图像，通过使用matlab，我想做的是检测它有多少个峰值，所以我会知道其中大约有5个对象。

如您所见，其中有 5 个峰，因此这意味着其中有 5 个对象。

我试过使用imregionalmax()，但我觉得它没有用，因为我的图像已经是二进制图像。我也尝试使用regionprops('Area')，但它显示错误的数字，因为每个对象之间没有确切的空格。提前致谢

score 1 · Accepted Answer

一个简单的方法是简单地对每一列的行求和，并使用findpeaks. 在下面的示例中，我选择使用图像的反转，这将导致列所在的正峰。

rowSum = sum(1 - image, 1);

如果我们绘制这个，它看起来像底部的图

然后我们可以用它findpeaks来识别这个图中的峰值。我们将对其应用 5 点移动平均线来帮助消除虚假峰值。

[peaks, locations, widths, prominences] = findpeaks(smooth(rowSum));

然后，您可以通过基于任何这些输出的阈值来选择“真实”峰值。对于这个例子，我们可以使用prominences并找到更突出的峰。

isPeak = prominences > 50;
nPeaks = sum(isPeak)

   5

然后我们可以绘制峰值位置来确认

plot(locations(isPeak), peaks(isPeak), 'r*');

如果您对峰的预期宽度有一些先验知识，则可以调整smooth跨度以匹配此预期宽度并在使用时获得一些更清晰的峰findpeaks。

为您的图像使用 40 的预期宽度，findpeaks能够完美地检测到所有 5 个峰而没有误报。

findpeaks(smooth(rowSum, 40));

score 0 · Accepted Answer

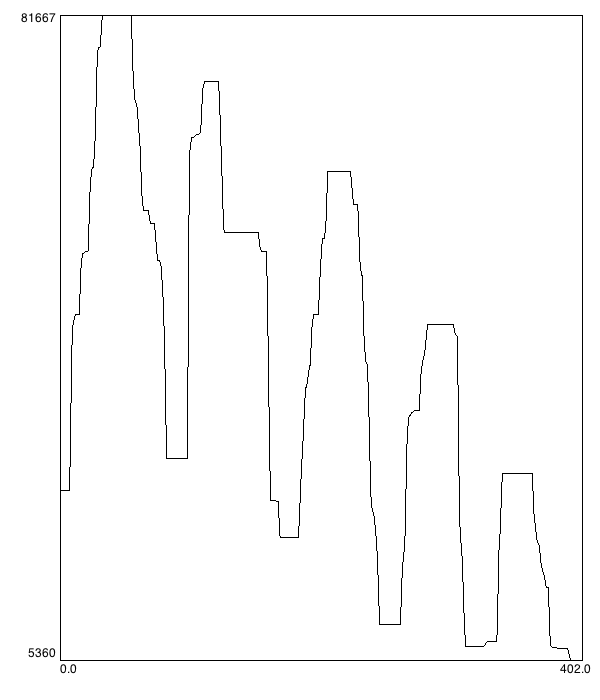

因为它们是山峰，它们是垂直结构。因此，在这种特殊情况下，您可以使用投影直方图（也称为直方图投影函数）：您使所有黑色像素都像受重力影响一样下落。然后你会在图像底部找到一条黑色像素曲线。然后你可以计算峰值的数量。

这是算法：
