uml - 如何在 UML 中合并决策/分叉节点

Question

我有以下用于购物车用例的 UML 活动图。它有几个决策和分叉节点，但没有相应的加入/合并节点。你能告诉我：

• 如何通过引入合并/连接节点来更正图表。
• 如何修改图表以便客户可以重复该过程（将更多产品添加到购物车）。

谢谢你。

Answer 1

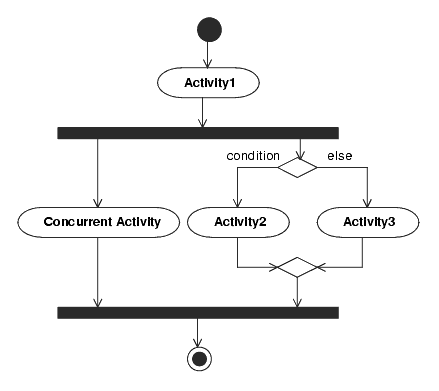

您应该研究令牌概念。它在 petri 网中引入，也用于 UML 活动图中。

决策节点只产生一个令牌，即它们只遵循一个传出路径。要合并这样的路径，其中只有被遵循，您可以使用合并节点。它看起来就像一个反向决策节点，并且能够只消耗一个令牌。具有多个传入边缘的钻石。

如果您使用并行化节点启动并发执行路径，则会有多个令牌离开并行化节点。要合并这些路径，您可以使用同步节点，它看起来像一个反向并行化节点，并且每个传入边必须消耗一个令牌。


_{（来源：www.lcc.uma.es 上的 amg）}

Answer 2

您在任何地方都有初始活动元素吗？使它更容易阅读。对于您的问题，应该使用合并，而不是让多个连接器进入同一活动。例如，“Acknowledge Msg”上面应该有一个合并，其他分支可以流入。

至于如何使其可重复，您可能需要“添加到购物车”操作，并且在“结帐”操作之前，有一个带有“购物完成”（进入结帐操作）和“继续购物”的警卫的决定"（返回到“输入产品编号”）。
