highcharts - Highcharts 听力图

Question

我正在尝试显示听力图，但我面临以下困难：

• Y轴有以下类别125,250,500,1000,2000,4000,8000。它们都需要彼此保持相等的距离。换句话说，尽管有值，但间隔必须相等。这不是一个真正的问题，因为我可以使用 categories : [....] 和 data:[...] 并且它工作得非常好。
• 麻烦的是，也有750 1500 3000 6000个值，但它们必须显示在相邻点之间距离的2/3处，这违反了数学定律。

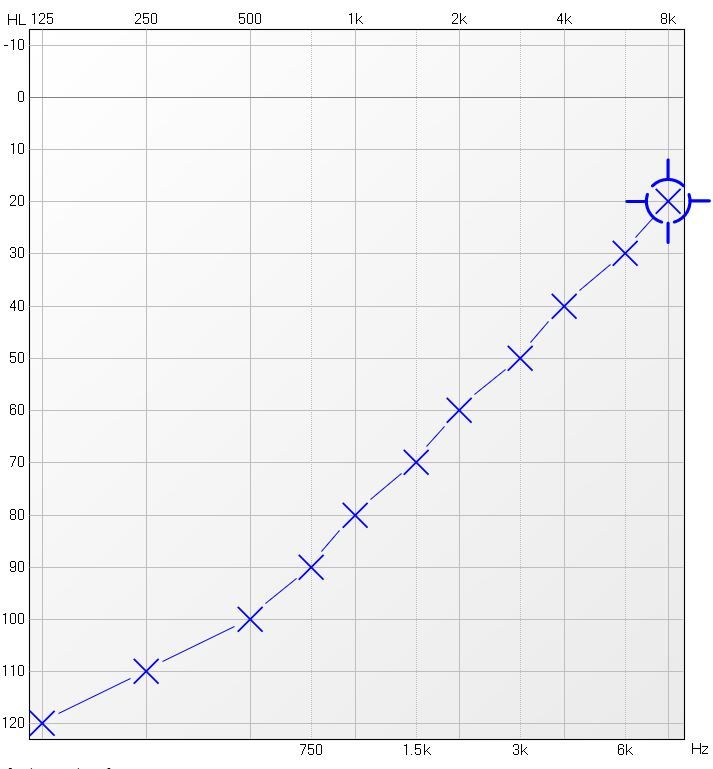

它应该是这样的： 示例

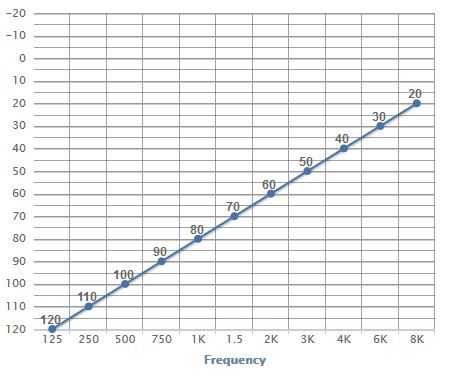

这是我到目前为止得到 的

Answer 1

我会结合以下方法来做到这一点

• 多个 x 轴
• 类别
• 滴答头寸
• 轴标签格式化程序

这里的例子：

http://jsfiddle.net/jlbriggs/D2TPh/

labels: {
  formatter:function() {
    var v = this.value;
    if (v == 2.66) return '750';
    else if (v == 3.66) return '1.5k';
    else if (v == 4.66) return '3k';
    else if (v == 5.66) return '6k';
  }
}

Answer 2

看起来你想要一个二进制对数 Y 轴（以 2 为底）。我知道 Highcharts 支持以 10 为底的对数轴，但快速搜索并没有找到如何使用以 2 为底的。

你可以尝试的是：

• 将您的 Y 数据点定义为 LOG2(y)，以便它们均匀分布

• 使用轴格式化程序将它们格式化为在 Y 轴上显示为 pow(2,y) 以显示原始值。

Answer 3

如果您使用categories，您应该在刻度之间实现相同的距离。

http://jsfiddle.net/3K86L/

但您也可以使用 tickPostitions 或使用 tickPositioner

http://api.highcharts.com/highcharts#xAxis.tickPositioner
