uml - 如何对齐 PlantUML 类图中的块？

Question

我正在使用 PlantUML 制作简单的类图，该工具非常棒，但是除了将它们放入包中或使用 Alice -left-* Bob 之类的关系之外，我找不到任何方法来使类相互对齐。我需要的是这样的：

@startuml
class Bob
class Alice
class Dan
**Dan aligned Alice: horizontally**
'or using a grid?
**Bob at grid (2, 3)**
@enduml

有办法吗？

Answer 1

使用-[hidden]关系可以完成这项工作：

@startuml
class Bob
class Alice
class Dan
class Foo
class Bar
class Foobar

Bob -[hidden] Alice
Bar -[hidden] Foobar
@enduml

Answer 2

更新 2019 年 8 月 8 日

从 Rotsiser 的评论中，通过将改变行的长度与 together 关键字相结合，它可以对齐元素

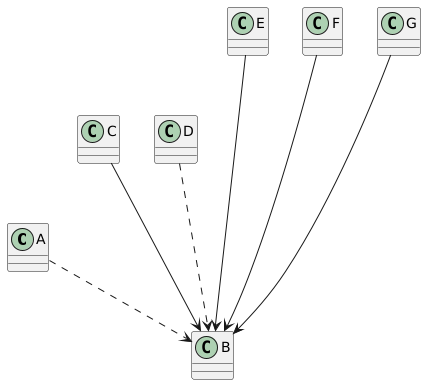

@startuml
class A
A ..> B
C ---> B
D ...> B
together {
    class E
    class F
    class G
}
E ----> B
@enduml

---

过时的

您可以通过更改行字符的数量来对齐元素，例如“-”、“.”等。

@startuml
class A
A ..> B
C ---> B
D ...> B
E ----> B
F ----> B
G ----> B
@enduml

Answer 3

不，没有办法做到这一点，抱歉 :( PlantUML 背后的想法是你不应该太在意布局渲染。

实际上，PlantUML 的早期版本使用对齐类，但这是一个问题：当有许多不相关的类时，图表往往非常大而且非常薄。所以添加了一个补丁来在一个正方形中组织课程。

你想在你的图中有多少个类？当然，可以禁用例如 3 到 5 个班级的组织补丁。您可以在论坛上发布建议，看看其他用户对此有何看法。

Answer 4

这是一个解决方案。

文档： “也可以通过在箭头内添加左、右、上或下关键字来更改箭头方向：”

@startuml
foo -left-> dummyLeft
foo -right-> dummyRight
foo -up-> dummyUp
foo -down-> dummyDown
@enduml

对于你的问题：

@startuml
class Bob
class Alice
class Dan
Alice -left[hidden]-> Bob
Alice -right[hidden]-> Dan
@enduml

它也可能有用：

@startuml
class Bob
class Alice
class Dan
Bob -right-|> Alice
Alice -right-> Dan
interface Friend
Dan -up..> Friend
interface Person
Friend -left-> Person
interface Object
Person -down-> Object
interface Native
Object -right-> Native
@enduml

Answer 5

更简洁的方法是将它们放在一个隐藏的包中，这更符合逻辑。

@startuml

skinparam shadowing false
skinparam package<<Layout>> {
  borderColor Transparent
  backgroundColor Transparent
  fontColor Transparent
  stereotypeFontColor Transparent
}

package x <<Layout>>{
    class A
    class B
}
A .. D
B .. C
C .. D

A1 .. D1
B1 .. C1
C1 .. D1

@end

Answer 6

你不需要 a hidden package，使用together关键字：

together {
class A
class B
}
